瀝青軟化點測定儀操作規程
DF-5瀝青軟化點測定儀是我公司推出的新一代電腦軟化點試驗器，采用新設計的結構外觀和微電腦電路，具有體積小，故障率低，智能化程度高，使用簡單快捷等特點。本儀器時間溫度分別顯示，升溫速度采用PID加模糊邏輯算法控制、程控磁力攪拌器攪拌、升溫線性好、高精度光電檢測技術掃描鋼球下沉距離（25.4mm）自動記錄試驗結果，僅需按下“啟動”鍵，試驗即可自動完成，結果準確可靠，可供公路、城建、石化、及科研院所（校）從事瀝青性能檢測與研究之用
一、瀝青軟化點測定儀主要技術指標
1測溫范圍 ：－5－125℃
2試驗范圍：5－90℃
3升溫速率：(5±0.5) ℃/min
4升溫方式：升溫速度采用PID加模糊邏輯算法控制，磁力攪拌
5檢測方式：自動、手動檢測。
6鋼球質量：3.5g±0.05g
7鋼球直徑：9.53mm。
8鋼球下沉：25.4mm。
9環：JTJ052－2000規程標準。
10計時范圍：0－99分99秒
11測溫精度：0.1℃
12執行標準：GB/T4505、ASTMD36、T0606-2011。
13功率：1KW
14外形尺寸：340x230x340mm
15重量：4.5KG
16電源電壓：220V
17環境溫度：5～40℃
18環境濕度：≦85﹪
二、瀝青軟化點測定儀主要特點：
1溫度由儀器自控，無人為誤差。
2外置式溫度探頭，對溫度反映靈敏。
3速度采用PID加模糊邏輯算法控制，線性升溫。
4自帶背光藍屏顯示，更環保直觀。
5新型外觀，操作更加方便。
6有磁力攪拌裝置，試驗溫度更均勻。
7自動、手動兩種記錄試驗結果，自動計算平均值。
三、瀝青軟化點測定儀儀器構造：
儀器由控制箱、玻璃杯、加熱環、試件架組件構成。
四、瀝青軟化點測定儀的操作指南
1．在燒杯中放入800～1000ml蒸餾水，在室內溫度較低時可放少一些，在室內溫度較高時可放多一些。
2．通過加熱或放入冰水中，使燒杯內的溫度調節到5℃。
3．把磁力攪拌子放至燒杯底部中間的位置。
4．將兩個試樣放入試樣環中，并把兩個鋼球放到試樣的中央。把試樣放入燒杯中恒溫不少于15min。
5．把燒杯置于試驗器中，插上電源插座。
6．打開電源開關，按下“啟動”按鈕，通過調節調速按鈕，使攪拌子的轉速調到合適的位置。開始加熱時，攪拌子的轉速可快一些，當水溫接近軟化點時，停止轉動。
7．當試樣下降到25.4mm處時，試驗器發聲，表示試驗結束。
8．按“結果”按鈕，在溫度顯示器上讀取平均溫度。
注意：在測試過程中嚴禁按“復位”鍵。
五、瀝青軟化點測定儀、瀝青軟化點儀、檢定方法
1. 通用技術要求的檢定
用目測和手摸檢查，儀器的各部件完整齊全，配套的電加熱裝置的連接安全可靠，工作正常，儀器的通用技術要求。
2.支撐架與下支撐板的距離的檢定
用游標卡尺測量支撐架上肩環底部與下支撐板的距離，應符合要求。
3.環肩幾何尺寸的檢定
用游標卡尺測量環肩幾何尺寸，測3次，取平均值，應符合要求。
4. 鋼球質量與幾何尺寸的檢定
鋼球應光潔無銹跡，用天平稱量鋼球質量，分別稱量3次，取平均值：用游標卡尺或外徑千分尺測量鋼球直徑，同樣取3次平均值，應符合要求。
5. 鋼球定位架幾何尺寸的檢定
用專用通止規或游標卡尺（數字投影儀）測量定位孔直徑幾何尺寸，測量3次，取平均值，應符合要求。
6溫度計顯示誤差的檢定
在恒溫水浴中用標準溫度計于儀器溫度計置于同一深度位置，在5℃-80℃（加熱介質為純水時）或在30℃-157℃（加熱介質為甘油時）范圍內均勻選取3--6個測量點，分別測量3次，各點讀數平均值，應符合要求。 數字式儀器應先開機預熱穩定后方可進行檢定。
7升溫速率的檢定
按JTJ052-T0606試驗規程要求，玻璃杯加水，記錄起始水溫，啟動加熱設備同時用秒表記錄時間，3min、8min、13min時讀取水的溫度，重復3次，取3次算術平均值后，分別計算從第3min到第8min和第8min到第13min的水溫加熱速度，應符合要求。否則，應反復調節加熱功率直到符合該條要求。
8 玻璃浴槽容積的檢定
用量筒量取800ml與試驗要求水質相同的水，測量玻璃水浴容器容積，是否滿要求。
六、瀝青軟化點測定儀使用注意事項：
1、電熱管不可干燒。
2、避免儀器在陽光直射的地方使用。
3、嚴禁將水滲入儀器內部。
七、裝箱單：
1、電腦軟化點試驗器主機一臺。
2、電源線一條。
3、加熱器連接線一條。
4、溫度傳感器一支。
5、攪拌子五個。
6、鋼球兩個。
7、試驗銅環兩套。
8、使用說明書一份
9、儀器合格證一份
七、瀝青軟化點測定儀產品質量三包、7天包退、15天包換、一年保修。

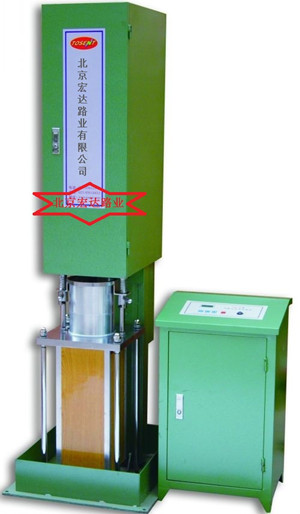

更多瀝青混合料檢測儀推薦如下（點擊圖片進入鏈接）
